在线检测式油中含水检测仪



一、概述
OW-03-YTH型水中含油检测仪采用短波液柱谐振吸收原理,根据油、水对短波吸收功率、谐振频率的变化不同而反映油、水混合比例的大小,拟合计算出电流值的变化,达到检测管线中水中含油率变化的目的。智能化的数字处理不仅提高了监测精度而且方便了操作以及与其他数字设备的通讯。OW-03-YTH型水中含油检测仪符合GB3836.4-2010 爆炸性环境 第4部分:由本质安全型“i”保护的设备的有关规定和要求。
二、主要功能
1、连续在线监测水中含油体积比,实时显示,输出420mA标准信号;
2、以曲线形式显示含水体积比变化趋势,方便现场直观地观察含水走势。
三、主要技术指标
1、水中含油率监测范围:水中含油0~100%(体积百分比);
2、水中含油率监测误差:≤±0.1%
3、检测精度:0.1(油中平均水含量)
4、工作形式:在线连续运行;
5、环境温度:-40~+70℃;
6、环境湿度:≤95%
7、大气压力:8001100KPa
8、探测器承压能力:2.5MPa
9、供电电源: DC24VDC  消耗功率:1.5W;
10、防爆等级:ExiaⅡCT6
11、防护等级:IP66
12、关联设备:安全隔离栅
13、传输电缆长度:≤300m
14、外形尺寸: 200mm*600mm;
15、海拔高度:≤2000米;
16、输出形式:电流无源输出:4-20mA。
四、安装方法
    OW-03-YTH型水中含油检测仪是由传感器和高频信号发生器两部分组成。
1、 传感器的安装

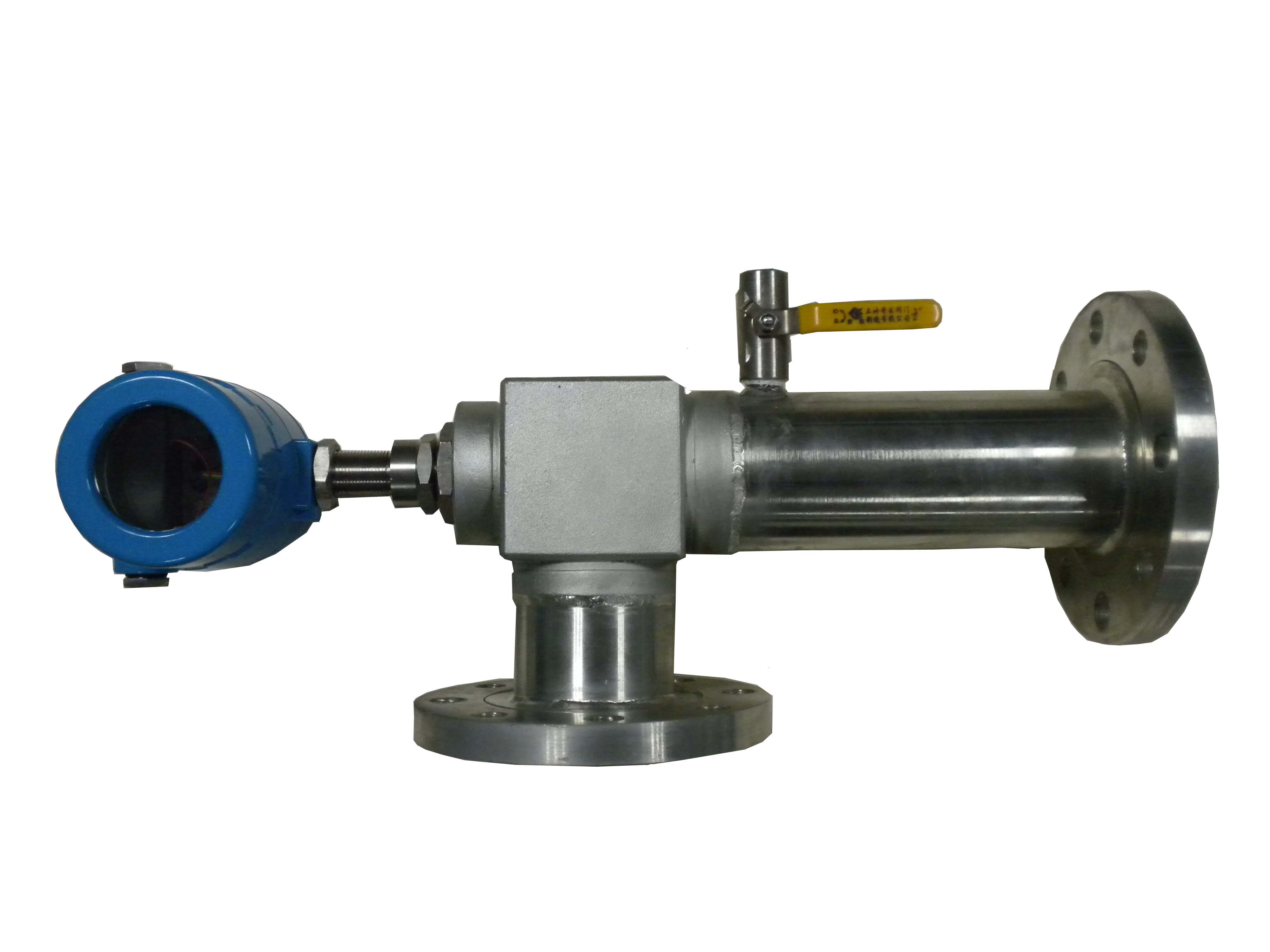

传感器的结构有两种安装方式,一种是管道法兰安装方式(外形如图1),

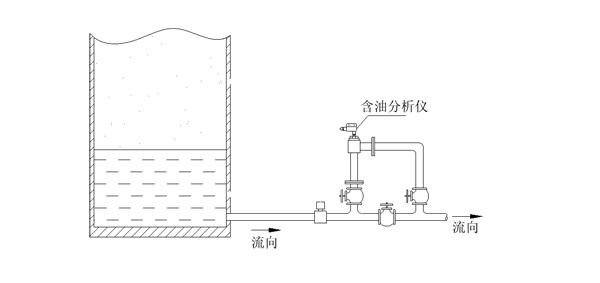

法兰连接尺寸为标准3寸法兰,符合HGT20592-2009化工部标准,安装示意图如下所示:



另一种是插入螺纹安装方式(外形如图2)

安装示意图如下

安装时需注意便于取样口(4´管螺纹)的操作、便于电缆的连接并加装密封垫。高频发生器的安装尺寸为¢150*110mm,如图3所示。高频发生器与传感器之间通过管螺纹连接件相连及固定。
五、操作与调试
在确认安装、连接无误后即可通油、通电运行。开机上电后仪表将显示含水曲线图,含水曲线图上方显示含水率的变化,如图5所示,仪表的各项参数通过我公司自行研制开发的无线操作终端进行无线传输调节。
无线操作终端与高频发生器的无线传输示意图如下

六、故障及维护
1、传感器必须在管线畅通时才能正常工作,如果管线内有杂质或者异物驻留,就无法准确测量,反应为偏差过大,需拆下清理或者清洗。
2、水中含油较高时,一般处于水包油相,如果没有足够高的流速就会因混合不均导致测量不准,所以用户使用时必须保证管线内有足够高的流速,一般不得小于1.5m/S。
3、如有其他异常现象请与我们直接联系。
七、基本原理
水中含油检测仪采用了先进的短波液质谐振吸收工作原理(即液柱谐振+短波吸收),由检测仪表的电子单元模块,发射双频恒幅的两路电磁短波,通过特种传感器的探头(探头表面为纳米特氟龙涂覆工艺),对被测液体介质发生液柱谐振和电磁短波,同时对液体介质的温度(-20℃~160℃)、密度(0.11.0mg/cm3)、介电常数(水的介电常数是81,油的介电常数是2.3)三种参数同时进行检测,并进行曲线拟合分析,计算出被测液体介质中的水中含油率。传感器只对液体介质中油的密度和介电常数敏感,含油率越低,测量的信号值越大。
短波液质谐振吸收法原理既考虑了液柱谐振对介质密度参数的静态测量优势;又增加了短波吸收对介质介电常数参数的动态测量优势。其中,谐振测量单元是通过传感器中的弹性敏感元件的振动特性来实现的,通过和油水混合介质相接触,当介质密度改变时,使得固有频率也相应发生改变,谐振频率与介质的密度成正比,介质密度越高,谐振频率也越高,油中含水的测量值就可通过检测谐振频率来实现。同时电子单元对介质发射短波并检测混合介质的介电常数。
谐振频率范围300-3000Hz,短波发射频率范围为是3-30 MHz。
当被测量的油水混合介质的浓度变化时,电子单元的两路检测信号短波发射功率和谐振频率的变化,引起发射器内部振荡源电流值i的变化,将这个变化了的电流i经过调零、放大、加权平均、数据拟合线性化处理后,计算出被测介质的水中含油率,并输出标准4~20mA或485信号。
